Orton Segerkegel (selbststehende Kegel)

Brandkontrolle mit pyrometrischen Kegeln

Orton-Kegel gehören zu den zuverlässigsten Hilfsmitteln, um den Verlauf eines keramischen Brandes zu kontrollieren. Anders als ein Thermoelement, das nur die momentane Temperatur erfasst, messen die Kegel die sogenannte Hitzearbeit (englisch Heat Work), also das Zusammenspiel aus Temperatur und Einwirkzeit. Genau dieser Wert entscheidet darüber, ob Scherben und Glasur tatsächlich ausreifen. Ein Kegel zeigt damit, ob der Ofen die nötige Wärmemenge geliefert hat, und macht selbst kleine Abweichungen sichtbar, bevor sie das Brennergebnis beeinträchtigen. Damit sind die Kegel die ideale Ergänzung zur elektronischen Steuerung, etwa zum Abgleichen der Anzeige oder zur Kontrolle von Öfen ohne eigene Temperaturanzeige.

Zum Namen: Im deutschen Handel werden Ortonkegel bis heute häufig als „Segerkegel“ verkauft, so auch bei uns. Gemeint sind damit Ortonkegel mit Orton-Nummern. Die historischen Segerkegel sind ein eigenes System mit abweichenden Nummern und werden seit 2005 nicht mehr produziert.

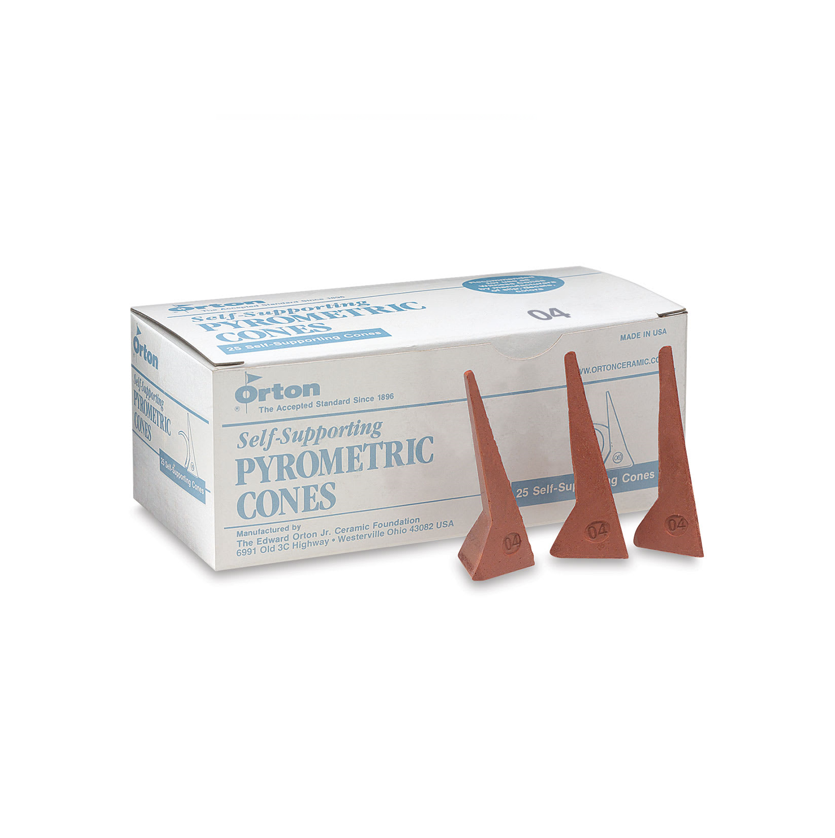

Lieferumfang: Jede Packung enthält 25 selbststehende Kegel der gewählten Nummer. Alternativ können die Kegel auch einzeln bestellt werden. Wählen Sie hierfür einfach die Option „Einzeln“ aus und legen Sie die gewünschte Stückzahl in den Warenkorb.

Selbststehend: kein Eingipsen, exakte Ablesung

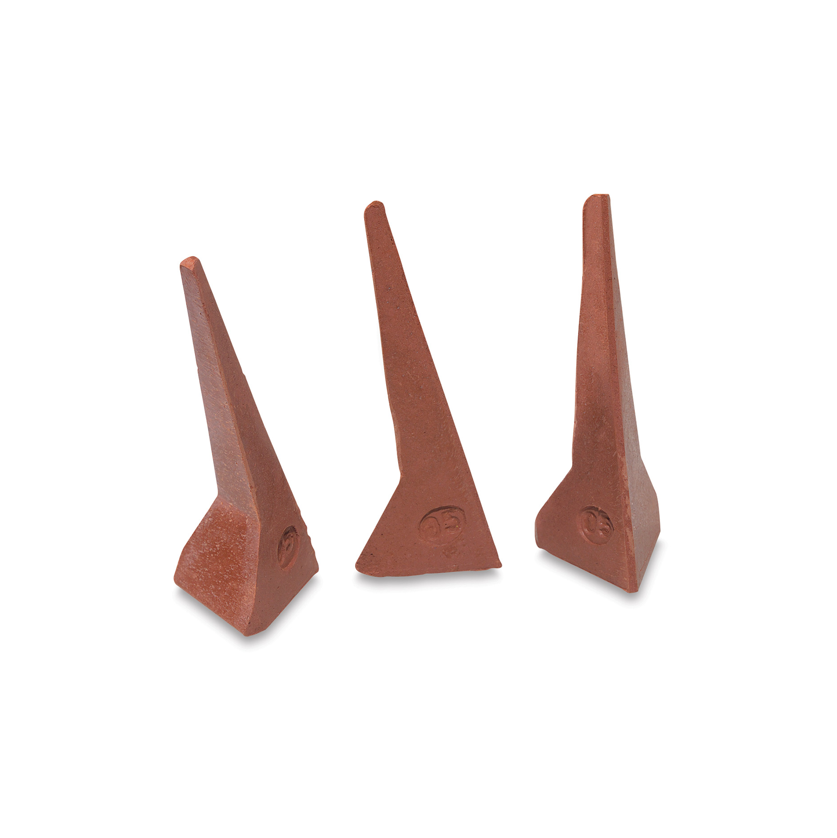

Die selbststehende Bauform (auf Englisch: Self-Supporting Cones) bringt den korrekten Aufstellwinkel bereits mit. Während klassische Normalkegel in eine Halterung eingegipst oder in einer Platte montiert werden müssen, wird der selbststehende Kegel einfach auf eine ebene Fläche im Ofen gestellt. Sein breiter Fuß dient zugleich als fester Bezugspunkt für eine besonders genaue Fallpunktmessung.

So wird der Kegel abgelesen

Während des Brandes erweicht der Kegel und die Spitze senkt sich langsam ab. Maßgeblich ist die Endstellung nach dem Erkalten: Zeigt die Spitze leicht nach unten und steht etwa auf Höhe des Fußes, wurde die Falltemperatur genau erreicht. Berührt die Spitze den Boden, wurde überfeuert. Steht der Kegel dagegen noch nahezu aufrecht, blieb der Brand unter der Zieltemperatur. Jeder Kegel trägt seine Nummer eingestanzt und lässt sich so nach dem Brand eindeutig zuordnen.

Achten Sie darauf, vor der Fallseite einige Zentimeter Platz zu lassen, damit sich der Kegel ungehindert biegen kann. Gebrannte Kegel sind verbraucht und lassen sich kein zweites Mal verwenden. Ungebrauchte Kegel sind dagegen nahezu unbegrenzt lagerfähig, solange sie trocken liegen.

Die richtige Kegelnummer wählen

Jede Kegelnummer steht für eine bestimmte Falltemperatur. Die im Auswahlmenü angegebenen Werte gelten für eine Aufheizrate von etwa 60 °C/h in den letzten 100 °C des Brandes. Das entspricht dem, was ein beladener Elektroofen in der Endphase typischerweise schafft. Wird deutlich schneller aufgeheizt, etwa mit 150 °C/h, fällt derselbe Kegel erst rund 15 bis 20 °C höher, denn gemessen wird Hitzearbeit und nicht reine Temperatur.

Auch Haltezeiten wirken auf den Kegel, ohne dass der Regler eine höhere Temperatur anzeigt. Als grobe Faustregel entsprechen etwa 15 bis 20 Minuten Haltezeit einem halben Kegel, rund 30 bis 40 Minuten etwa einem ganzen Kegel. Wer mit längeren Haltezeiten arbeitet, sollte das bei der Kegelwahl einplanen.

Ein Wort zur Nummerierung: Kegel mit führender Null (etwa 06) brennen niedriger als Kegel ohne Null (etwa 6). Innerhalb der 0er-Reihe gilt, je höher die Zahl, desto niedriger die Temperatur; in der normalen Reihe ist es umgekehrt. Im Auswahlmenü sind alle Kegel nach aufsteigender Temperatur sortiert, sodass die passende Nummer schnell zu finden ist.

Ausführliche Informationen zu pyrometrischen Kegeln und die vollständige Orton-Kegeltabelle mit beiden Aufheizraten gibt es hier: Kegeltabelle Fachartikel

Praxistipp: Die Drei-Kegel-Methode

Für eine aussagekräftige Kontrolle setzt man drei Kegel nebeneinander: einen unterhalb der Zieltemperatur als Führungskegel, den Zielkegel selbst und einen darüber als Schutzkegel. So ist auf einen Blick erkennbar, ob der Brand im richtigen Fenster lag. Bei Zielkegel 6 sind das also die Kegel 5, 6 und 7. In der 0er-Reihe läuft die Zählung rückwärts: Zu Zielkegel 04 gehören Führungskegel 05 und Schutzkegel 03.

Setzt man solche Kegelpäckchen an mehreren Stellen im Ofen, werden zusätzlich Temperaturunterschiede zwischen oberer, mittlerer und unterer Etage sichtbar.

Typische Einsatzbereiche

Für den Schrühbrand werden meist Kegel im Bereich 012 bis 06 verwendet, für den Glasurbrand von Steingut und Irdenware 04 bis 02 und für Steinzeug 4 bis 7. Für Reduktionsbrände im Gasofen empfehlen sich eisenfreie Kegel, die wir auf Anfrage anbieten, da das enthaltene Eisenoxid der Standardkegel unter Reduktion das Messergebnis verfälschen kann.

Wer statt einer sichtbaren Fallpunktanzeige einen genauen nummerischen Temperaturwert ermitteln oder das Temperaturfeld an mehreren Stellen im Ofen kartieren möchte, findet in unseren PTCR-Temperaturmessringen die passende Ergänzung.

Bei Fragen stehen wir jederzeit zur Verfügung. Sie erreichen uns über das untenstehende Kontaktformular und erhalten in der Regel noch am selben Tag eine Antwort.
